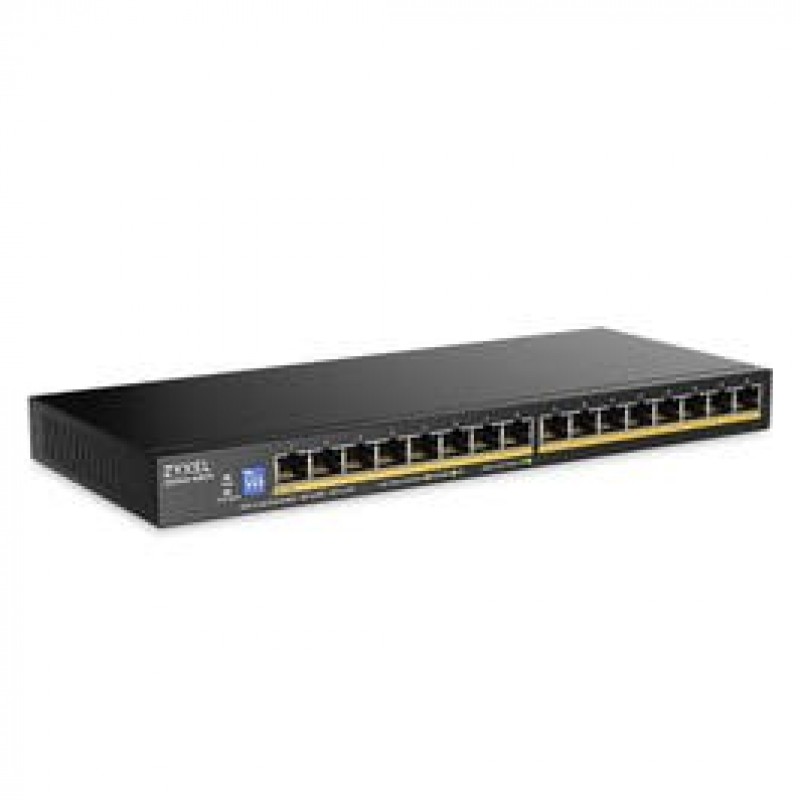

Коммутатор Zyxel GS1100-16EPS GS1100-16EPS-EU0101F 16 портов

Основное описание коммутатора Zyxel GS1100-16EPS

Zyxel GS1100-16EPS - коммутатор; изделие объединяет проводные сетевые узлы и передаёт кадры между подключёнными устройствами. Коммутатор используют для подключения рабочих станций, серверов и другого оборудования к локальной сети. Исполнение имеет полный артикул GS1100-16EPS-EU0101F. Переключить класс - Неуправляемый. Общее количество портов - 16. 10M/100M/1G (RJ-45) - 16. PoE-порты - 16. В проекте с камерами и точками доступа потребность в PoE проверяют для каждой подключаемой нагрузки. Оптическое соединение требует подходящих модулей, типа волокна и оптического бюджета. Линии к серверу или сетевому хранилищу подбирают с учётом их суммарного трафика.

Функциональные возможности и принцип работы

Количество портов определяет число физических подключений, которые можно задействовать в проекте. Линии к серверу или сетевому хранилищу подбирают с учётом их суммарного трафика. При подключении телефонных аппаратов полезно заранее определить политику обработки голосового трафика. Для удалённого объекта полезно предусмотреть способ восстановления настроек. Для проекта с резервированием сначала определите допустимое время перерыва связи.

Технические особенности

• Бренд - Zyxel
• Модель - GS1100-16EPS
• Артикул - GS1100-16EPS-EU0101F
• Тип изделия - коммутатор
• Назначение изделия - 16 Port PoE Switch
• Переключить класс - Неуправляемый
• Общее количество портов - 16
• 10M/100M/1G (RJ-45) - 16
• PoE-порты - 16
• Общий бюджет PoE (watts) - 135
• IEEE 802.3at (PoE+) - Порт 1-16
• Коммутационная способность (Gbps) - 32
• Скорость пересылки (Mpps) - 23.8
• Буфер пакетов (byte) - 1M
• Таблица адресов MAC - 16K
• Jumbo-кадр (byte) - 12KB
• Флэш/RAM - 2MB/256KB
• Ввод - 100 - 240 В AC, 50/60 Гц
• Мин. потребляемая мощность (watts) Без подключения к порту - 4.15
• Макс. потребляемая мощность (watts) Полная нагрузка всех портов без PoE - 10.34
• Макс. потребляемая мощность (watts) Все порты при полной нагрузке с PoE - 157.9
• Размеры изделия (ШxГxВ) (mm/in..) - 286 x 118 x 26/ 11.26 x 4.65 x 1.02
• Масса изделия (kg/lb.) - 0.81/ 1.79
• Размеры упаковки (ШxГxВ)(mm/in.) - 364 x 290 x 67/ 14.33 x 11.42 x 2.64
• Масса упаковки (kg/lb.) - 2.12/ 4.67
• Комплектация - Шнур питания ; Адаптер питания ; Комплект для настенного крепления
• Защита порта Ethernet от перенапряжения - 2KV
• Защита от перенапряжения источника питания Line-GND - 4KV
• Защита от перенапряжения источника питания Llne-Line - 2KV
• ESD защита (воздух/контакт) - 8KV/4KV

Применение

Коммутатор используют для подключения рабочих станций, серверов и другого оборудования к локальной сети. При расширении сети полезно сначала оценить нагрузку на уже работающие узлы. В офисном проекте состав оборудования зависит от числа рабочих мест и используемых приложений. При обслуживании общего доступа определяют правила разграничения пользователей. Изделие не подходит для режима, который требует других интерфейсов или неподдерживаемой платформы.

Совместимость и подбор

Если меняется один узел, сравните его роль с ролью уже установленного изделия. Для удалённого объекта полезно предусмотреть способ восстановления настроек. Для интеграции в существующую сеть заранее составьте перечень соседних устройств. Проверьте возможность обслуживать устройство без изменения соседних соединений. Учитывайте необходимость отдельных лицензий для функций, которые входят в проект.

Конструкция GS1100-16EPS

Размеры изделия (ШxГxВ) (mm/in..) - 286 x 118 x 26/ 11.26 x 4.65 x 1.02. В мобильной конфигурации предусматривают устойчивое положение подключённых компонентов. При соседнем размещении нескольких узлов оставляют возможность их раздельного обслуживания. Доступ к вентиляции проверяют после подключения всех кабелей. При подборе Зиксель GS1100-16EPS учитывайте роль изделия в общей конфигурации.

Монтаж и эксплуатация

Изменения сначала проверяют на согласованном участке инфраструктуры. Параметры адресации и доступа фиксируют в рабочей схеме объекта. После подключения проверьте работу основных приложений в выбранном режиме. Результаты первичной проверки сохраняют вместе с рабочей конфигурацией. После установки убедитесь, что соседние узлы корректно определяют соединение.

Сравнение с близкими моделями

Для сопоставления задач в каталоге можно рассмотреть Коммутатор управляемый ZYXEL GS1900-10HP-EU0101F GS1900-10HP. Это отдельное изделие; применимость оценивают по его собственным интерфейсам и функциям. Более высокая скорость полезна только при соответствующих возможностях остальных участков сети. Различия аппаратных ревизий проверяют до замены установленного устройства. Более компактное исполнение может быть полезно при ограниченном месте установки.

Комплектация

Шнур питания ; Адаптер питания ; Комплект для настенного крепления
