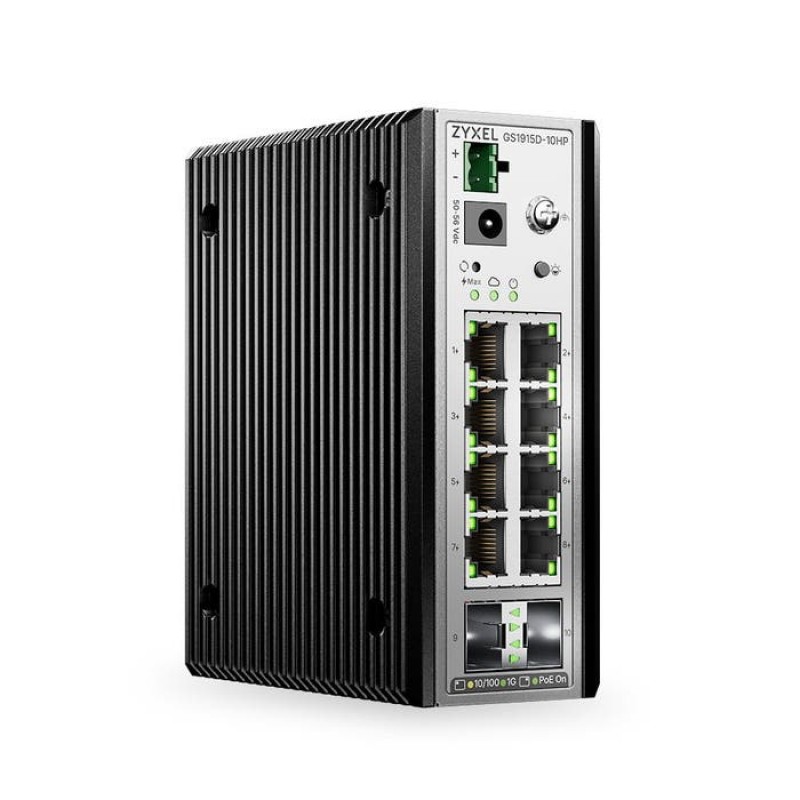

Коммутатор Zyxel GS1915D-10HPv2 10 портов

Основное описание коммутатора Zyxel GS1915D-10HPv2

Zyxel GS1915D-10HPv2 - коммутатор; изделие объединяет проводные сетевые узлы и передаёт кадры между подключёнными устройствами. Коммутатор используют для подключения рабочих станций, серверов и другого оборудования к локальной сети. Переключить класс - Умное управление. Общее количество портов - 10. 100M/1G (RJ-45) - 8. 1G SFP - 2. Линии к серверу или сетевому хранилищу подбирают с учётом их суммарного трафика. Режимы VLAN на соседних управляемых устройствах должны согласовываться. В проекте с камерами и точками доступа потребность в PoE проверяют для каждой подключаемой нагрузки. При расчёте сети число необходимых подключений считают отдельно от соединений между сетевыми узлами.

Функциональные возможности и принцип работы

Количество портов определяет число физических подключений, которые можно задействовать в проекте. Линии к серверу или сетевому хранилищу подбирают с учётом их суммарного трафика. При подключении телефонных аппаратов полезно заранее определить политику обработки голосового трафика. Перед заказом сверяйте полный код изделия, а не только название семейства. Проверьте возможность обслуживать устройство без изменения соседних соединений.

Технические особенности

• Бренд - Zyxel
• Модель - GS1915D-10HPv2
• Артикул - GS1915D-10HPv2
• Тип изделия - коммутатор
• Назначение изделия - GS1915v2 Series
• Переключить класс - Умное управление
• Общее количество портов - 10
• 100M/1G (RJ-45) - 8
• 1G SFP - 2
• PoE-порты - 8
• Общий бюджет PoE (watts) - 140
• IEEE 802.3at (PoE+) - Порт 1-8
• Коммутационная способность (Gbps) - 20
• Скорость пересылки (Mpps) - 14.8
• Буфер пакетов (byte) - 1MB
• Таблица адресов MAC - 16K
• Jumbo-кадр (byte) - 9KB
• Флэш/RAM - 64MB/512MB
• Ввод - 54V,2.78A внешний источник питания
• Мин. потребляемая мощность (watts) Без подключения к порту - 4.3
• Макс. потребляемая мощность (watts) Полная нагрузка всех портов без PoE - 7.5
• Макс. потребляемая мощность (watts) Все порты при полной нагрузке с PoE - 147
• Размеры изделия (ШxГxВ) (mm/in..) - 127 x 101 x 51 / 5 x 3.98 x 2.01
• Масса изделия (kg/lb.) - 0.8 / 1.76
• Размеры упаковки (ШxГxВ)(mm/in.) - 218 x 177 x 56 / 8.58 x 6.97 x 2.2
• Масса упаковки (kg/lb.) - 0.9 / 1.98
• Комплектация - Комплект для настенного монтажа. ; Монтажный комплект DIN-rail.
• Защита порта Ethernet от перенапряжения - 4KV
• Защита от перенапряжения источника питания Line-GND - 4KV
• Защита от перенапряжения источника питания Llne-Line - 2KV

Применение

Коммутатор используют для подключения рабочих станций, серверов и другого оборудования к локальной сети. В проекте с несколькими организациями заранее определяют границы сетевых сегментов. При переходе на новую схему доступа проверяют влияние изменения на рабочие приложения. В серверной проверяют совместимость с принятыми схемами питания и монтажа. В образовательной организации нагрузка может заметно меняться в течение рабочего дня.

Совместимость и подбор

Обязательные требования проекта выделяют отдельно от желательных возможностей. Зафиксируйте требования приложений к задержке и устойчивости передачи. Для интеграции в существующую сеть заранее составьте перечень соседних устройств. Для точного подбора составьте схему соединений с обозначением каждого порта. Проверьте возможность обслуживать устройство без изменения соседних соединений.

Конструкция GS1915D-10HPv2

Размеры изделия (ШxГxВ) (mm/in..) - 127 x 101 x 51 / 5 x 3.98 x 2.01. Монтажная поверхность должна соответствовать выбранному способу крепления. В мобильной конфигурации предусматривают устойчивое положение подключённых компонентов. Механическая нагрузка на разъём не должна заменять фиксацию кабеля. При подборе Зиксель GS1915D-10HPv2 учитывайте роль изделия в общей конфигурации.

Монтаж и эксплуатация

Установку планируют по схеме сети с обозначенными линиями и узлами. Параметры адресации и доступа фиксируют в рабочей схеме объекта. Перед переносом оборудования определите порядок отключения зависимых сервисов. Сохраните рабочие настройки перед изменением конфигурации. Для критичного узла заранее согласуйте время проведения обслуживания.

Сравнение с близкими моделями

Для сопоставления задач в каталоге можно рассмотреть Коммутатор управляемый ZYXEL GS1900-10HP-EU0101F GS1900-10HP. Это отдельное изделие; применимость оценивают по его собственным интерфейсам и функциям. Комплектацию с подпиской сравнивают с базовым изделием по составу программных прав. Сравнение ведут по полной спецификации выбранного исполнения. При сравнении оптических вариантов отдельно проверяют дальность и тип линии.

Комплектация

Комплект для настенного монтажа. ; Монтажный комплект DIN-rail.
