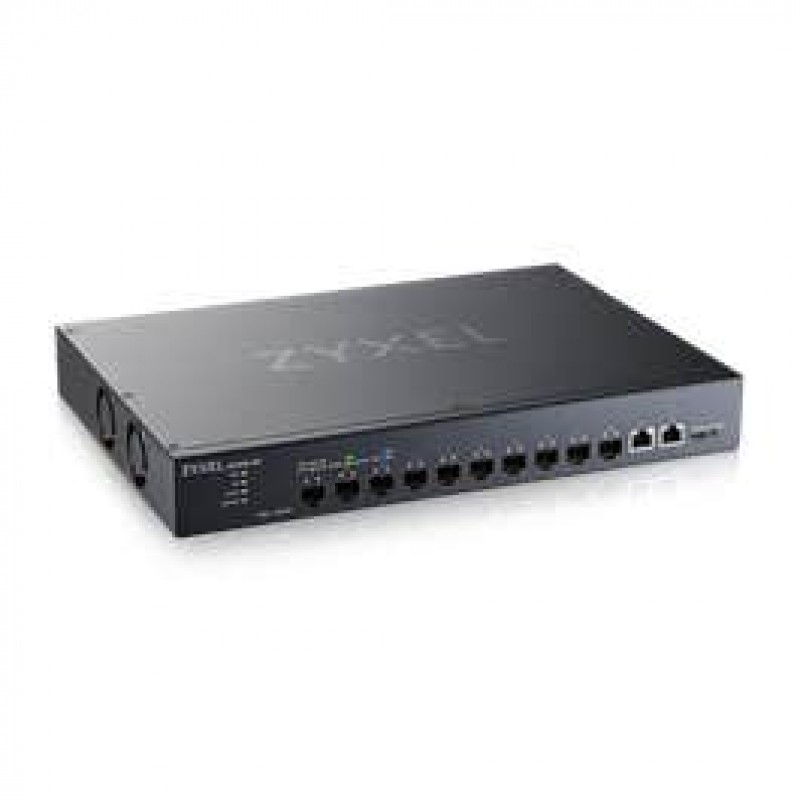

Коммутатор Zyxel XS1935-12F XS1935-12F-ZZ0101F 12 портов

Основное описание коммутатора Zyxel XS1935-12F

Zyxel XS1935-12F - коммутатор; изделие объединяет проводные сетевые узлы и передаёт кадры между подключёнными устройствами. Коммутатор используют для подключения рабочих станций, серверов и другого оборудования к локальной сети. Исполнение имеет полный артикул XS1935-12F-ZZ0101F. Переключить класс - Умное управление. Общее количество портов - 12. 1G/2.5G/5G/10G (RJ-45) - 2. 10G SFP+ - 10. При расчёте сети число необходимых подключений считают отдельно от соединений между сетевыми узлами. Для сегментации сети важны функции управления, а не только количество разъёмов на корпусе. Оптическое соединение требует подходящих модулей, типа волокна и оптического бюджета.

Функциональные возможности и принцип работы

Количество портов определяет число физических подключений, которые можно задействовать в проекте. Для сегментации сети важны функции управления, а не только количество разъёмов на корпусе. Оптическое соединение требует подходящих модулей, типа волокна и оптического бюджета. Выбор по одному показателю скорости не учитывает все ограничения системы. Проверьте ограничения программной версии, которую планируется использовать.

Технические особенности

• Бренд - Zyxel
• Модель - XS1935-12F
• Артикул - XS1935-12F-ZZ0101F
• Тип изделия - коммутатор
• Назначение изделия - 12 Port Layer 3 Smart Managed Switch
• Переключить класс - Умное управление
• Общее количество портов - 12
• 1G/2.5G/5G/10G (RJ-45) - 2
• 10G SFP+ - 10
• Коммутационная способность (Gbps) - 240
• Скорость пересылки (Mpps) - 178.5
• Буфер пакетов (byte) - 2MB
• Таблица адресов MAC - 16K/32K*
• Jumbo-кадр (byte) - 12KB
• Таблица пересылки L3 - Макс. 512/1024* записи IPv4; Макс. 1024 IPv6 записи
• Таблица маршрутизации - 32/64*
• Маршрутизация VLAN - Да
• Интерфейс IP (IPv4/IPv6) - 32/32
• Флэш/RAM - 32MB/256MB
• Ввод - 100 - 240 В AC, 50/60 Гц
• Мин. потребляемая мощность (watts) Без подключения к порту - 15.21
• Макс. потребляемая мощность (watts) Полная нагрузка всех портов без PoE - 36.65
• Размеры изделия (ШxГxВ) (mm/in..) - 330 x 230 x 44/ 12.99 x 9.06 x 1.73
• Масса изделия (kg/lb.) - 2.20/ 4.85
• Размеры упаковки (ШxГxВ)(mm/in.) - 407 x 372 x 94/ 16.02 x 14.65 x 3.70
• Масса упаковки (kg/lb.) - 3.9/ 8.60
• Комплектация - Шнур питания ; Комплект для монтажа в стойку.
• Защита порта Ethernet от перенапряжения - 2KV
• Защита от перенапряжения источника питания Line-GND - 4KV
• Защита от перенапряжения источника питания Llne-Line - 2KV

Применение

Коммутатор используют для подключения рабочих станций, серверов и другого оборудования к локальной сети. В гостинице требования служебной сети и гостевого доступа рассматривают отдельно. В офисном проекте состав оборудования зависит от числа рабочих мест и используемых приложений. Решение подходит проекту, когда его подтверждённые возможности совпадают с обязательными требованиями. При расширении сети полезно сначала оценить нагрузку на уже работающие узлы.

Совместимость и подбор

Комплектующие подбирают по параметрам, а не по внешнему сходству. Сопоставьте региональное исполнение с требуемым способом подключения питания. Учтите эксплуатационные условия помещения и доступ к оборудованию. Сначала определите задачу узла и обязательные интерфейсы подключения. Учитывайте необходимость отдельных лицензий для функций, которые входят в проект.

Конструкция XS1935-12F

Размеры изделия (ШxГxВ) (mm/in..) - 330 x 230 x 44/ 12.99 x 9.06 x 1.73. В закрытом шкафу учитывают тепловыделение всех установленных узлов. Блок питания размещают так, чтобы его можно было обслуживать без демонтажа всей системы. Габариты упаковки учитывают отдельно от размеров установленного изделия. При подборе Зиксель XS1935-12F учитывайте роль изделия в общей конфигурации.

Монтаж и эксплуатация

Перед переносом оборудования определите порядок отключения зависимых сервисов. Для удалённого размещения предусматривают способ восстановить управление. Неиспользуемые возможности включают только при наличии задачи и необходимых условий. Маркировка кабелей помогает быстрее находить нужное соединение при обслуживании. Для критичного узла заранее согласуйте время проведения обслуживания.

Сравнение с близкими моделями

Для сопоставления задач в каталоге можно рассмотреть Коммутатор управляемый ZYXEL NebulaFlex XS1930-12HP XS1930-12HP-ZZ0101F. Это отдельное изделие; применимость оценивают по его собственным интерфейсам и функциям. Разница в названии серии не определяет совместимость с уже установленными компонентами. Близкие модели сравнивают по обязательным требованиям проекта. Разные полные артикулы сохраняют как отдельные исполнения при подтверждённых отличиях.

Комплектация

Шнур питания ; Комплект для монтажа в стойку.
