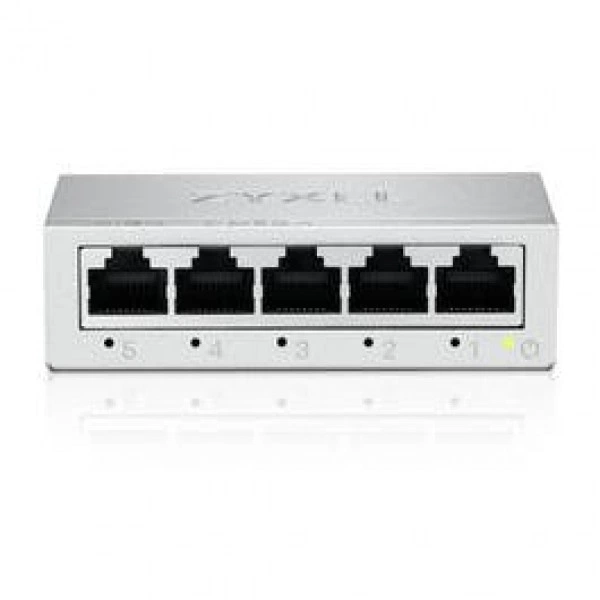

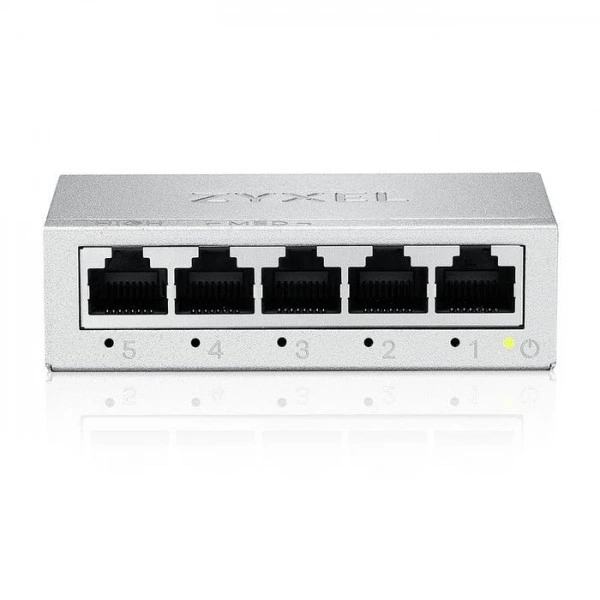

Zyxel GS-105BV5 GS-105BV5-EU0101F коммутатор

Основное описание коммутатора Zyxel GS-105BV5

Zyxel GS-105BV5 - коммутатор; изделие объединяет проводные сетевые узлы и передаёт кадры между подключёнными устройствами. Коммутатор используют для подключения рабочих станций, серверов и другого оборудования к локальной сети. Исполнение имеет полный артикул GS-105BV5-EU0101F. Переключить класс - Desktop Unmanaged. Общее количество портов - 5. 10M/100M/1G (RJ-45) - 5. Коммутационная способность (Gbps) - 10. При расчёте сети число необходимых подключений считают отдельно от соединений между сетевыми узлами. В проекте с камерами и точками доступа потребность в PoE проверяют для каждой подключаемой нагрузки. Режимы VLAN на соседних управляемых устройствах должны согласовываться.

Функциональные возможности и принцип работы

Количество портов определяет число физических подключений, которые можно задействовать в проекте. При расчёте сети число необходимых подключений считают отдельно от соединений между сетевыми узлами. Линии к серверу или сетевому хранилищу подбирают с учётом их суммарного трафика. Сопоставьте региональное исполнение с требуемым способом подключения питания. Выбор по одному показателю скорости не учитывает все ограничения системы.

Технические особенности

• Бренд - Zyxel
• Модель - GS-105BV5
• Артикул - GS-105BV5-EU0101F
• Тип изделия - коммутатор
• Назначение изделия - 5-Port Desktop Gigabit Ethernet Switch
• Переключить класс - Desktop Unmanaged
• Общее количество портов - 5
• 10M/100M/1G (RJ-45) - 5
• Коммутационная способность (Gbps) - 10
• Скорость пересылки (Mpps) - 7.4
• Буфер пакетов (byte) - 128KB
• Таблица адресов MAC - 2K
• Jumbo-кадр (byte) - 9KB
• Ввод - 100 - 240 В AC, 50/60 Гц
• Выход адаптера DC - 5V 1A
• Мин. потребляемая мощность (watts) Без подключения к порту - 0.44
• Макс. потребляемая мощность (watts) Полная нагрузка всех портов без PoE - 2.99
• Размер гнезда DC (mm/in.) - 5.50 x 2.10/ 0.22 x 0.08
• Размеры изделия (ШxГxВ) (mm/in..) - 82.5 x 46.8 x 24/ 3.25 x 1.84 x 0.94
• Масса изделия (kg/lb.) - 0.11/ 0.24
• Размеры упаковки (ШxГxВ)(mm/in.) - 140 x 89 x 58/ 5.51 x 3.5 x 2.28
• Масса упаковки (kg/lb.) - 0.25/ 0.55
• Комплектация - Вилка питания ; Комплект для настольного монтажа
• Рабочая температура - От 0°C до 40°C/ от 32°F до 104°F
• Рабочая влажность - От 10% до 90% (без конденсации)
• Температура хранения - От -40°C до 70°C/ от -40°F до 158°F
• Влажность хранения - От 5% до 95% (без конденсации)
• MTBF (час @ 25°C) - 259047
• Тепловыделение (BTU/hr) - 10.2
• Акустический шум @ 25°C (мин/макс, dBA) - Fanless, 0

Применение

Коммутатор используют для подключения рабочих станций, серверов и другого оборудования к локальной сети. На производственном объекте среду эксплуатации проверяют до выбора исполнения. Для небольшого кабинета полезно проверить доступное место и условия размещения. При обслуживании общего доступа определяют правила разграничения пользователей. При расширении сети полезно сначала оценить нагрузку на уже работающие узлы.

Совместимость и подбор

Для проекта с резервированием сначала определите допустимое время перерыва связи. Сопоставьте региональное исполнение с требуемым способом подключения питания. Учтите эксплуатационные условия помещения и доступ к оборудованию. Сроки и правила использования программных сервисов проверяют для выбранного пакета. Выбор по одному показателю скорости не учитывает все ограничения системы.

Конструкция GS-105BV5

Размеры изделия (ШxГxВ) (mm/in..) - 82.5 x 46.8 x 24/ 3.25 x 1.84 x 0.94. Для наружного размещения заранее проверяют защиту и допустимые условия установки. В закрытом шкафу учитывают тепловыделение всех установленных узлов. Габариты упаковки учитывают отдельно от размеров установленного изделия. При подборе Зиксель GS-105BV5 учитывайте роль изделия в общей конфигурации.

Монтаж и эксплуатация

Доступ администратора ограничивают в соответствии с правилами организации. Перед переносом оборудования определите порядок отключения зависимых сервисов. После подключения проверьте работу основных приложений в выбранном режиме. Результаты первичной проверки сохраняют вместе с рабочей конфигурацией. Обновление программного обеспечения планируют с учётом времени доступности сервисов.

Сравнение с близкими моделями

Для сопоставления задач в каталоге можно рассмотреть Коммутатор неуправляемый ZYXEL GS-105BV3-EU0101F GS-105BV3. Это отдельное изделие; применимость оценивают по его собственным интерфейсам и функциям. Комплекты из нескольких устройств сопоставляют по количеству изделий и их роли в сети. При выборе замены учитывают настройки, которые потребуется перенести. Модель с другим способом питания выбирают только при подходящей инфраструктуре.

Комплектация

Вилка питания ; Комплект для настольного монтажа
