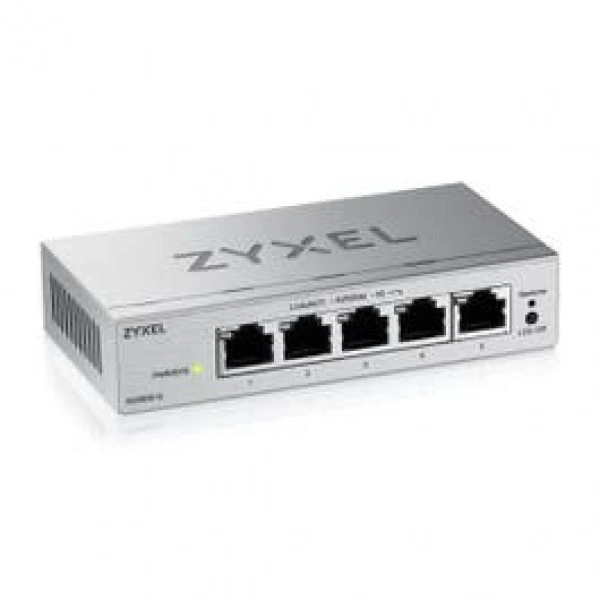

Zyxel GS1200-5V3 GS1200-5V3-EU0101F коммутатор

Основное описание коммутатора Zyxel GS1200-5V3

Zyxel GS1200-5V3 - коммутатор; изделие объединяет проводные сетевые узлы и передаёт кадры между подключёнными устройствами. Коммутатор используют для подключения рабочих станций, серверов и другого оборудования к локальной сети. Исполнение имеет полный артикул GS1200-5V3-EU0101F. Переключить класс - Веб-управление. Общее количество портов - 5. 10M/100M/1G (RJ-45) - 5. Коммутационная способность (Gbps) - 10. Оптическое соединение требует подходящих модулей, типа волокна и оптического бюджета. В проекте с камерами и точками доступа потребность в PoE проверяют для каждой подключаемой нагрузки. При расчёте сети число необходимых подключений считают отдельно от соединений между сетевыми узлами.

Функциональные возможности и принцип работы

Количество портов определяет число физических подключений, которые можно задействовать в проекте. Для сегментации сети важны функции управления, а не только количество разъёмов на корпусе. При расчёте сети число необходимых подключений считают отдельно от соединений между сетевыми узлами. Сроки и правила использования программных сервисов проверяют для выбранного пакета. Проверьте возможность обслуживать устройство без изменения соседних соединений.

Технические особенности

• Бренд - Zyxel
• Модель - GS1200-5V3
• Артикул - GS1200-5V3-EU0101F
• Тип изделия - коммутатор
• Назначение изделия - 5-Port Gigabit Switch
• Переключить класс - Веб-управление
• Общее количество портов - 5
• 10M/100M/1G (RJ-45) - 5
• Коммутационная способность (Gbps) - 10
• Скорость пересылки (Mpps) - 7.44
• Буфер пакетов (byte) - 192KB
• Таблица адресов MAC - 4K
• Jumbo-кадр (byte) - 15KB
• Ввод - 100 - 240 В AC, 50/60 Гц
• Мин. потребляемая мощность (watts) Без подключения к порту - 0.722
• Макс. потребляемая мощность (watts) Полная нагрузка всех портов без PoE - 2.718
• Размеры изделия (ШxГxВ) (mm/in..) - 121 x 75 x 26/ 4.76 x 2.95 x 1.02
• Масса изделия (kg/lb.) - 0.17/ 0.38
• Размеры упаковки (ШxГxВ)(mm/in.) - 127 x 82 x 87/ 5 x 3.23 x 3.43
• Масса упаковки (kg/lb.) - 0.33/ 0.73
• Комплектация - Адаптер питания ; Комплект для настольного крепления
• Рабочая температура - От 0°C до 40°C/ от 32°F до 104°F
• Рабочая влажность - От 10% до 95% (без конденсации)
• Температура хранения - От -40°C до 70°C/ от -40°F до 158°F
• Влажность хранения - От 10% до 95% (без конденсации)
• MTBF (час @ 25°C) - 1375342
• Тепловыделение (BTU/hr) - 9.27
• Акустический шум @ 25°C (мин/макс, dBA) - Fanless, 0

Применение

Коммутатор используют для подключения рабочих станций, серверов и другого оборудования к локальной сети. При обслуживании общего доступа определяют правила разграничения пользователей. При переходе на новую схему доступа проверяют влияние изменения на рабочие приложения. На складском объекте учитывают расположение рабочих зон и протяжённость соединений. В офисном проекте состав оборудования зависит от числа рабочих мест и используемых приложений.

Совместимость и подбор

Сопоставьте региональное исполнение с требуемым способом подключения питания. Обязательные требования проекта выделяют отдельно от желательных возможностей. Сначала определите задачу узла и обязательные интерфейсы подключения. Для интеграции в существующую сеть заранее составьте перечень соседних устройств. Для проекта с резервированием сначала определите допустимое время перерыва связи.

Конструкция GS1200-5V3

Размеры изделия (ШxГxВ) (mm/in..) - 121 x 75 x 26/ 4.76 x 2.95 x 1.02. Размеры изделия сопоставляют с доступным пространством и трассами подключения. В мобильной конфигурации предусматривают устойчивое положение подключённых компонентов. Оборудование в рабочей зоне устанавливают с учётом доступности органов управления. При подборе Зиксель GS1200-5V3 учитывайте роль изделия в общей конфигурации.

Монтаж и эксплуатация

После установки убедитесь, что соседние узлы корректно определяют соединение. Параметры адресации и доступа фиксируют в рабочей схеме объекта. Для критичного узла заранее согласуйте время проведения обслуживания. Маркировка кабелей помогает быстрее находить нужное соединение при обслуживании. Для удалённого размещения предусматривают способ восстановить управление.

Сравнение с близкими моделями

Для сопоставления задач в каталоге можно рассмотреть Коммутатор управляемый ZYXEL GS1200-5-EU0101F GS1200-5. Это отдельное изделие; применимость оценивают по его собственным интерфейсам и функциям. При сравнении оптических вариантов отдельно проверяют дальность и тип линии. Для разных площадок может понадобиться разный набор интерфейсов и компонентов. Сходный внешний вид не означает равенство рабочих возможностей.

Комплектация

Адаптер питания ; Комплект для настольного крепления
