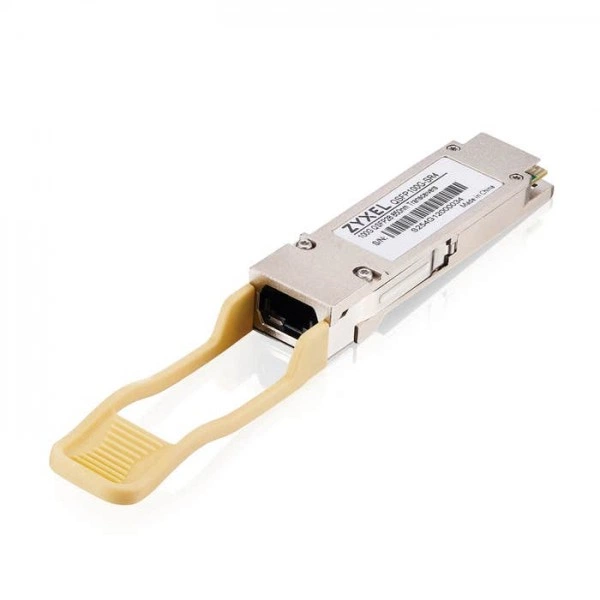

Zyxel QSFP100G-SR4 QSFP100G-SR4-ZZ0101F трансивер

Основное описание трансивера Zyxel QSFP100G-SR4

Zyxel QSFP100G-SR4 - трансивер; изделие формирует физическое сетевое соединение через совместимый модульный порт. Трансивер выбирают для подключения модульного сетевого порта к заданной линии. Исполнение имеет полный артикул QSFP100G-SR4-ZZ0101F. Разъем - MPO12. Длина волны (нм) - 850. Максимальное расстояние передачи (км/ярдов) - OM4: 0.1/109.36OM3: 0.07/76.55. Тип оптического волокна - Многомодовое. Для оптического соединения сопоставляют длину волны, тип волокна и дальность. На концах линии нужны согласованные передатчики и приёмники. Медный модуль требует подходящей категории кабеля и допустимой длины линии.

Функциональные возможности и принцип работы

Тепловой режим проверяют вместе с ограничениями шасси на установку модулей. Трансивер выбирают для подключения модульного сетевого порта к заданной линии. Для одноволоконных решений важно правильно выбрать парные направления передачи. Учитывайте необходимость отдельных лицензий для функций, которые входят в проект. Выбор по одному показателю скорости не учитывает все ограничения системы.

Технические особенности

• Бренд - Zyxel
• Модель - QSFP100G-SR4
• Артикул - QSFP100G-SR4-ZZ0101F
• Тип изделия - трансивер
• Назначение изделия - 100G QSFP28 850nm Transceiver
• Разъем - MPO12
• Длина волны (нм) - 850
• Максимальное расстояние передачи (км/ярдов) - OM4: 0.1/109.36OM3: 0.07/76.55
• Тип оптического волокна - Многомодовое
• С функциями DDMI - Да
• Диапазон мощности передачи (dBm) - От -8.4 до 2.4
• Диапазон мощности приема (dBm) - От -10.3 до 2.4
• Напряжение питания - 3.135 - 3.465 В
• Максимальный ток (mA) - 600
• Макс. потребляемая мощность (watts) - 2.0
• Размеры (ШxГxВ)(mm/in.) - 125.7x19x15.11/4.95x0.75x0.59
• Вес (g/lb.) - 39/0.09
• Количество в упаковке - 1 изделие
• Температура - От 0°C до 70°C/32°F до 158°F
• MTBF (час @ 25°C) - 4,434,039

Применение

Трансивер выбирают для подключения модульного сетевого порта к заданной линии. На производственном объекте среду эксплуатации проверяют до выбора исполнения. При переходе на новую схему доступа проверяют влияние изменения на рабочие приложения. Для обслуживания нескольких площадок полезно унифицировать настройки и порядок учёта оборудования. В образовательной организации нагрузка может заметно меняться в течение рабочего дня.

Совместимость и подбор

Проверьте возможность обслуживать устройство без изменения соседних соединений. Зафиксируйте требования приложений к задержке и устойчивости передачи. Проверьте ограничения программной версии, которую планируется использовать. Для интеграции в существующую сеть заранее составьте перечень соседних устройств. Выбор по одному показателю скорости не учитывает все ограничения системы.

Конструкция QSFP100G-SR4

Размеры (ШxГxВ)(mm/in.) - 125.7x19x15.11/4.95x0.75x0.59. Для наружного размещения заранее проверяют защиту и допустимые условия установки. Расположение соединений влияет на удобство маркировки и поиска нужной линии. Длину подключаемых кабелей рассчитывают с запасом на безопасную укладку. При подборе Зиксель QSFP100G-SR4 учитывайте роль изделия в общей конфигурации.

Монтаж и эксплуатация

Результаты первичной проверки сохраняют вместе с рабочей конфигурацией. Для удалённого размещения предусматривают способ восстановить управление. После подключения проверьте работу основных приложений в выбранном режиме. Установку планируют по схеме сети с обозначенными линиями и узлами. Перед подключением сверяйте питание и назначение используемых разъёмов.

Сравнение с близкими моделями

Для сопоставления задач в каталоге можно рассмотреть Модуль SFP ZYXEL SFP10G-SR-ZZ0101F SFP10G-SR. Это отдельное изделие; применимость оценивают по его собственным интерфейсам и функциям. Для разных площадок может понадобиться разный набор интерфейсов и компонентов. Более компактное исполнение может быть полезно при ограниченном месте установки. При выборе замены учитывают настройки, которые потребуется перенести.

Комплектация

Уточните состав выбранной комплектации при заказе.
