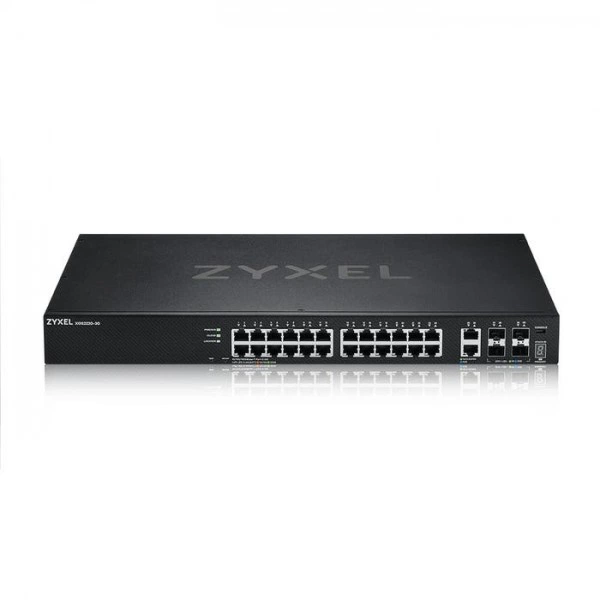

Zyxel XGS2220-30 XGS2220-30-EU0101F коммутатор

Артикул: XGS2220-30-EU0101F

В наличии

Zyxel XGS2220-30 XGS2220-30-EU0101F коммутатор

Name: Zyxel XGS2220-30 XGS2220-30-EU0101F коммутатор
Brand: ZYXEL
SKU: XGS2220-30-EU0101F

Цена по запросу

Получить КП

Подберем решение под ваши задачи

Поможем выбрать подходящий вариант, проверим совместимость и подготовим коммерческое предложение

Имя

E-mail

Фамилия

Телефон

Указать реквизиты организации или ИП

Комментарий к запросу

Вы можете добавить файлы с реквизитами компании, спецификацией или ТЗ

Мною прочитаны и я даю согласие с документом Политика конфиденциальности

Не отвечаем 5 минут — скидка на весь заказ!

sale@zx-russia.ru

Нужна скидка? Звони — сделаем лучшее предложение

+7 495 374-57-55

Работаем по всей России

Возможны самовывоз и доставка по всей территории России

Надежность

Профессиональная поддержка

Основное описание коммутатора Zyxel XGS2220-30

Zyxel XGS2220-30 - управляемый коммутатор доступа L3 для объединения рабочих мест и подключения сети к высокоскоростной инфраструктуре. Артикул XGS2220-30-EU0101F обозначает выбранное региональное исполнение устройства. Двадцать четыре порта Gigabit Ethernet подходят для проводного подключения компьютеров, принтеров и другой сетевой периферии. Ещё два порта RJ-45 работают на скоростях 1G, 2.5G, 5G и 10G. Четыре слота SFP+ дают возможность подобрать оптическое соединение или совместимый кабель DAC. Коммутационная способность составляет 168 Gbps, а скорость пересылки пакетов достигает 125 Mpps. Статическая маршрутизация и маршрутизация между VLAN позволяют организовать взаимодействие выделенных подсетей. NebulaFlex Pro поддерживает выбор между локальным администрированием и облачным управлением. Исполнение рассчитано на питание самого коммутатора от сети AC и передачу данных без выдачи PoE подключённым устройствам. Состав аппаратной платформы включает сетевые порты, коммутационную подсистему, память, систему питания и регулируемое вентиляторное охлаждение.

Функциональные возможности и принцип работы

Коммутация направляет кадры к нужному порту по таблице MAC-адресов и уменьшает ненужную передачу данных между рабочими узлами. VLAN разделяют инфраструктуру на логические сегменты для сотрудников, гостей и специализированных сервисов. Статические маршруты задают пути обмена между IP-сетями без необходимости использовать динамический протокол маршрутизации. LACP объединяет несколько совместимых линий в логическое соединение для распределения нагрузки и повышения устойчивости связи. IGMP snooping помогает передавать multicast-потоки к заинтересованным получателям, что полезно для IPTV и сетевого аудио. Режим Networked AV упрощает работу с настройками AV-сети, а профили Dante и AES67 доступны начиная с ZyNOS 5.00. Физическое стекирование до четырёх устройств позволяет объединить управление и построить резервируемые межкоммутаторные связи.

Технические особенности

24 x 10M/100M/1G RJ-45 для устройств доступа.
2 x 1G/2.5G/5G/10G RJ-45 и 4 x 1G SFP/10G SFP+.
Коммутационная способность 168 Gbps и пересылка 125 Mpps.
Буфер 2M byte, таблица MAC 32K и Jumbo frame 9K byte.
Таблица маршрутизации 64 и до 32 IP-интерфейсов.
Таблица пересылки IPv4/IPv6 до 2K записей для каждого протокола начиная с ZyNOS 5.00.
Flash 64MB и RAM 1GB.
Питание 100 - 240 V AC, 50/60 Hz.
Потребление 19.3 W без подключённых портов и максимум 37.62 W при полной нагрузке портов.
Габариты 441 x 270 x 44 mm и масса 3.4 kg.
Рабочая температура -20°C до 50°C и влажность 10% до 95% без конденсации.
NebulaFlex Pro, standalone и Networked AV.

Применение

Коммутатор подходит для офисного этажа, учебного кабинета или группы рабочих мест с гигабитными сетевыми интерфейсами. Порты 10G используют для подключения к серверу, сетевому хранилищу либо вышестоящему узлу с соответствующей скоростью. В гостиничной инфраструктуре разделение VLAN помогает обособить гостевой доступ и служебные приложения. В проектах AV-over-IP полезны управление multicast-трафиком и отдельный режим администрирования Networked AV. Если камеры или точки доступа должны получать питание по Ethernet, выбирают PoE-исполнение серии либо отдельные совместимые источники питания. При закупке коммутатора Зиксель XGS2220-30 оценивайте не только число рабочих мест, но и пропускную способность общих соединений.

Совместимость и подбор

Медные порты соединяются с устройствами Ethernet, поддерживающими согласуемую скорость и подходящую кабельную линию. Для оптических подключений можно использовать опциональные SFP10G-SR-E или SFP10G-LR-E, подбирая тип волокна и расстояние под выбранный модуль. Для короткого межустройственного соединения предусмотрен совместимый DAC10G-1M с разъёмами SFP+. На противоположной стороне линии должен быть порт, работающий с тем же стандартом и согласованными оптическими параметрами. При выборе SFP10G-T используйте Cat6a/7 до 30m и учитывайте рекомендацию применять не более двух медных 10GbE модулей одновременно. Для этого ограничения важны свободный воздух вокруг модулей и достаточное расстояние между нагревающимися компонентами.

Конструкция и технические особенности XGS2220-30

Корпус имеет размеры 441 x 270 x 44 mm и рассчитан на стоечное размещение с комплектом крепления. Вентилятор автоматически регулирует скорость по температуре устройства и согласует охлаждение с текущей тепловой нагрузкой. Масса коммутатора составляет 3.4 kg, что следует учитывать при установке на полку или в стойку. Консоль USB-C позволяет выполнять внеполосное администрирование отдельно от обычного сетевого доступа. Память Flash 64MB и RAM 1GB обслуживает программное обеспечение, конфигурацию и сетевые функции устройства. Защита Ethernet от импульсных перенапряжений рассчитана на 2 KV, а защита от ESD имеет значения 8 KV/6 KV для воздуха и контакта.

Монтаж и эксплуатация

Установите коммутатор в стойке, сохранив предусмотренные пути вентиляции и доступ к портам. Подключите кабель питания к сети 100 - 240 V AC с частотой 50/60 Hz. Рабочая температура составляет -20°C до 50°C, а влажность должна оставаться в пределах 10% до 95% без конденсации. Перед вводом в эксплуатацию настройте адрес управления, административный доступ и выбранный режим Nebula или standalone. Сначала согласуйте VLAN и восходящие соединения, а затем подключайте пользовательские сегменты. При резервных кабельных связях настройте поддерживаемые механизмы предотвращения петель и проверяйте состояние линий. Сохраняйте конфигурацию после изменений и сопоставляйте версии ПО с функциями, используемыми в проекте.

Сравнение с близкими моделями

XGS2220-30 выбирают, когда нужны 24 гигабитных подключения и шесть интерфейсов 10G без питания периферии по Ethernet. Для увеличения числа гигабитных рабочих портов в той же серии рассматривают XGS2220-54 с 48 портами доступа. Для питания камер и точек доступа сравнивают конфигурацию с XGS2220-30HP и его бюджетом PoE 400W. Если основная задача сводится к управлению небольшим гигабитным сегментом, можно сопоставить требования с GS1900-24. При выборе между ними отдельно оцените необходимость интерфейсов 10G, функций L3 и схемы облачного администрирования.

Комплектация

Комплект включает коммутатор, кабель питания и крепёж для установки в стойку. Трансиверы и кабели DAC являются дополнительными компонентами и подбираются отдельно под проект. Для NebulaFlex Pro предусмотрен пакет Pro Pack на один год после регистрации в Nebula, а условия активации следует согласовать при заказе выбранного артикула.

Технические характеристики XGS2220-30-EU0101F

Безопасность

IP source guard: IPv4/IPv6
PPPoE relay: Relay agent/option82
Wake-on-LAN: WoL/WoL Relay
Авторизация: RADIUS; TACACS+
Аутентификация IEEE 802.1X: Поддерживается, назначение VLAN и IEEE 802.1p через RADIUS
Аутентификация SSH ключом: Начиная с ZyNOS 5.00
Аутентификация администратора: RADIUS; TACACS+; составная аутентификация
Гостевой VLAN: Поддерживается
Защита ARP: ARP inspection; ARP freeze; Anti-ARP scan
Защита от перебора: Начиная с ZyNOS 5.00
Защита паролей: Шифрование и требования сложности, начиная с ZyNOS 5.00
Защита портов: Port security; изоляция портов; CPU protection

Защищённое управление: SSH v2; SSL
Контроль DHCP: DHCP snooping; DHCP Server Guard
Контроль MAC-адресов: MAC freeze; поиск MAC; MAC-аутентификация по VLAN
Привязка адресов: Статическая IP-MAC-Port
Прозрачная передача BPDU: Поддерживается
Серверы аутентификации: Несколько RADIUS и TACACS+ серверов
Статическая пересылка MAC: Поддерживается
Уведомления по интерфейсам: Включение/отключение trap по порту
Учёт действий: RADIUS accounting; TACACS+ accounting
Фильтрация ACL: IPv4/IPv6
Фильтрация трафика: L2 MAC; L3 IP; L4 TCP/UDP; политики безопасности

Габариты и масса

Масса с упаковкой: 4.73 kg / 10.43 lb.
Масса устройства: 3.4 kg / 7.5 lb.

Размеры упаковки Ш x Г x В: 616 x 355 x 107 mm / 24.25 x 13.98 x 4.21 in.
Размеры устройства Ш x Г x В: 441 x 270 x 44 mm / 17.36 x 10.63 x 1.73 in.

Интерфейсы и производительность

Flash-память: 64MB
Буфер пакетов: 2M byte
Класс коммутатора: Layer 3 Access
Количество IP-интерфейсов: 32
Количество сетевых портов: 30
Коммутационная способность: 168 Gbps
Консольный интерфейс: USB-C, внеполосная консоль
Оперативная память: 1GB
Порты Gigabit Ethernet RJ-45: 24 x 10M/100M/1G
Порты Multi-Gigabit RJ-45: 2 x 1G/2.5G/5G/10G

Размер Jumbo frame: 9K byte
Скорость пересылки пакетов: 125 Mpps
Слоты SFP+: 4 x 1G SFP/10G SFP+
Стандарты Ethernet: IEEE 802.3z 1000BASE-X; IEEE 802.3ab 1000BASE-T; IEEE 802.3an 10G BASE-T; IEEE 802.3ae
Таблица MAC-адресов: 32K
Таблица маршрутизации: 64
Таблица пересылки IPv4: До 2K записей, начиная с ZyNOS 5.00
Таблица пересылки IPv6: До 2K записей, начиная с ZyNOS 5.00
Управление потоком: IEEE 802.3x; в Nebula Cloud начиная с ZyNOS 5.00
Энергосбережение Ethernet: IEEE 802.3az EEE

Коммутация и маршрутизация

IGMP snooping: v1, v2, v3; fast leave; immediate leave; настраиваемые таймеры и приоритет
MLD snooping: MLD v1/v2
Multicast L2: Поддерживается
Private VLAN и Voice VLAN: Поддерживаются
VLAN по порту: Поддерживается
Агрегация соединений: Статические группы портов; IEEE 802.3ad LACP
Алгоритм LACP: По IP- или MAC-адресу источника/назначения
Вложенные VLAN: IEEE 802.1AD QinQ
Восстановление ErrDisable: Поддерживается
Дополнительные функции multicast: Распределение нагрузки по trunking; статический multicast; MVR
Защита топологии: Loop guard с обнаружением broadcast-пакетов; Root guard; BPDU guard
Изоляция VLAN: Только без стекирования
Классификация QoS: DiffServ (DSCP)
Классификация VLAN: Vendor ID; протокол; IP-подсеть; MAC-адрес
Контроль IGMP: Статистика; throttling; filtering; выбор proxy/snooping
Маршрутизация между VLAN: Поддерживается

Маршрутизация по политикам: Начиная с ZyNOS 5.00
Обработка VLAN: VLAN Translation; VLAN trunking; VLAN mapping; входная фильтрация
Обучение MAC-адресам: Independent VLAN Learning (IVL)
Ограничение скорости: По порту ingress/egress; по IP/TCP/UDP на порт; по политикам
Очереди QoS на порт: 8 в standalone / 6 при стекировании
Перемещение IP-порта: Поддерживается
Планирование QoS: IEEE 802.1p CoS; SPQ; WFQ; WRR; hybrid-SPQ
Подавление штормов: Broadcast; multicast; unknown unicast (DLF), журнал событий
Протоколы Spanning Tree: IEEE 802.1D STP; IEEE 802.1w RSTP; IEEE 802.1s MSTP; MRSTP
Регистрация VLAN: GVRP
Резервирование соединений: ZULD; Flex link
Резервные конфигурации и образы: Два файла конфигурации; два образа ПО
Статическая маршрутизация: Поддерживается
Статические и динамические VLAN: 4K/4K, IEEE 802.1Q
Туннелирование L2: L2PT
Физическое стекирование: До 4 устройств, через 2 или 4 порта SFP+

Комплектация и совместимость

EAN: 4718937624942
Артикул исполнения: XGS2220-30-EU0101F
Включённый сервис Nebula: 1-Year Pro Pack после регистрации в Nebula
Комплект поставки: Коммутатор; кабель питания; комплект стоечного крепления

Совместимые кабели DAC, опционально: DAC10G-1M, 1m / 39.37 inch; DAC10G-3M, 3m / 118.11 inch
Совместимые трансиверы, опционально: SFP10G-T; SFP10G-SR; SFP10G-SR-E; SFP10G-LR; SFP10G-LR-E; SFP-1000T; SFP-SX-D; SFP-SX-D-E; SFP-LX-10-D; SFP-LX-10-D-E; SFP-BX1310-E; SFP-BX1550-E
Условия применения SFP10G-T: Cat6a/7 до 30m; рекомендуется не более двух медных 10GbE модулей одновременно; необходимы вентиляция и расстояние между модулями

Питание и конструкция

Исполнение PoE: Без питания подключённых устройств PoE
Максимальное потребление при полной нагрузке портов: 37.62 W, без PoE
Монтаж: Стоечный, с комплектом крепления

Охлаждение: Вентилятор с автоматической регулировкой скорости по температуре
Питание: 100 - 240 V AC, 50/60 Hz
Потребление без подключённых портов: 19.3 W

Управление и мониторинг

DHCP relay: По VLAN; DHCP smart relay; option 82 начиная с ZyNOS 5.00
DHCP-клиент: IPv4/IPv6; режим клиента по умолчанию
Path MTU IPv6: Минимум 1280; инкапсуляция для максимального PMTU 1500
RMON: Группы 1, 2, 3, 9
SNMP: v1, v2c, v3; группы SNMP trap
Администрирование IPv6: RFC 2464; RFC 4291; RFC 4213; RFC 4443; RFC 1981; RFC 5095; RFC 4861
Восстановление оптических модулей: Fiber Module Rescue
Групповое управление: Zyxel iStacking; ZON Utility
Диагностика IP: ICMP echo/echo reply
Дополнительные функции IPv6: DHCPv6 snooping; статические/динамические привязки; RADIUS; DHCPv6 relay
Дополнительные функции ZON: Обнаружение новой прошивки; серийный номер и аппаратная версия; переключение облачного режима Hybrid; статус облачного подключения
Журналирование: Syslog IPv4/IPv6
Зеркалирование: По порту; по политике; CPU; VLAN
Контроль загрузки: Отображение использования портов; sFlow

Локальное администрирование: Web; многоуровневый CLI, Cisco-like; Console; Telnet; SNMP
Обнаружение соседей: IEEE 802.1AB LLDP/LLDP-MED; Smart Connect
Обновление ПО: Удалённо через FTP/Web/TFTP
Ограничения облачных функций: Набор зависит от режима управления; отдельные функции Nebula требуют дополнительной лицензии
Поддерживаемые MIB: Zyxel Private MIB; Zyxel Common MIB; RFC 1066; RFC 1213; RFC 1157; RFC 1493; RFC 4188; RFC 1643; RFC 1757; RFC 2011; RFC 2012; RFC 2013; RFC 2233; RFC 2358; RFC 2674; RFC 2819; RFC 2925; RFC 4022; RFC 4113; RFC 4292; RFC 4293; Cable diagnostic MIB
Работа с конфигурацией: Сохранение/восстановление; клонирование; пользовательские значения по умолчанию
Режим Networked AV: Web-интерфейс; профили Dante и AES67 начиная с ZyNOS 5.00
Режимы управления: Standalone; Nebula Cloud, NebulaFlex Pro
Сеансы администрирования: Несколько одновременных подключений
Синхронизация времени: NTP IPv4/IPv6; переход на летнее время
Удалённые команды SSH: Начиная с ZyNOS 5.00
Функции Smart Connect: Обнаружение соседей; доступ к управлению; удалённый сброс соседних устройств
Функции ZON Utility: Обнаружение коммутаторов, AP и шлюзов; IP-настройки и обновление адреса; сброс; перезагрузка; поиск устройства; Web GUI; пароль; ZAC

Условия эксплуатации и соответствие

ESD Ethernet, воздух/контакт: 8 KV/6 KV
MTBF: 520,185 hr
RoHS: Level A
Акустический шум при 25°C, минимум/максимум: 27.19/47.88 dBA
Влажность хранения: 10% до 90%, без конденсации
Защита Ethernet от импульсных перенапряжений: 2 KV
Защита питания Line-GND: 2 KV

Защита питания Line-Line: 1 KV
Рабочая влажность: 10% до 95%, без конденсации
Рабочая температура: -20°C до 50°C / -4°F до 122°F
Соответствие требованиям безопасности: LVD; BSMI
Температура хранения: -40°C до 70°C / -40°F до 158°F
Тепловыделение: 128.28 BTU/hr
Электромагнитная совместимость: FCC Part 15 Class A; CE EMC Class A; BSMI EMC
