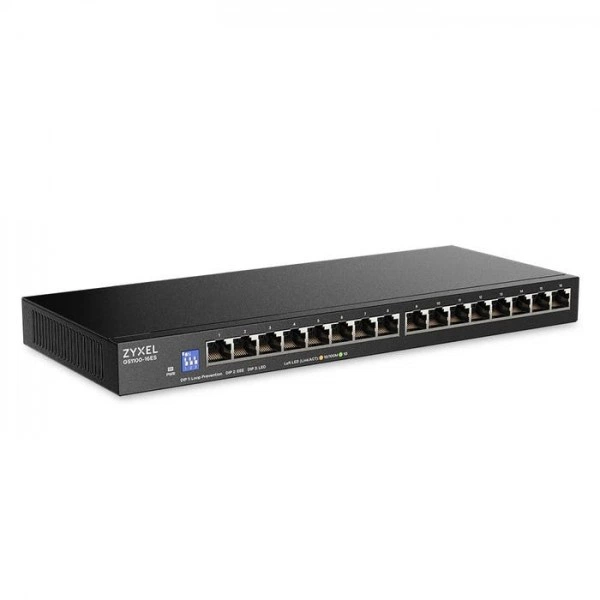

Zyxel GS1100-16ES GS1100-16ES-EU0101F коммутатор

Основное описание коммутатора Zyxel GS1100-16ES

Zyxel GS1100-16ES - коммутатор; изделие объединяет проводные сетевые узлы и передаёт кадры между подключёнными устройствами. Коммутатор используют для подключения рабочих станций, серверов и другого оборудования к локальной сети. Исполнение имеет полный артикул GS1100-16ES-EU0101F. Переключить класс - Неуправляемый. Общее количество портов - 16. 10M/100M/1G (RJ-45) - 16. Коммутационная способность (Gbps) - 32. В проекте с камерами и точками доступа потребность в PoE проверяют для каждой подключаемой нагрузки. Оптическое соединение требует подходящих модулей, типа волокна и оптического бюджета. При подключении телефонных аппаратов полезно заранее определить политику обработки голосового трафика.

Функциональные возможности и принцип работы

Количество портов определяет число физических подключений, которые можно задействовать в проекте. При подключении телефонных аппаратов полезно заранее определить политику обработки голосового трафика. Коммутатор используют для подключения рабочих станций, серверов и другого оборудования к локальной сети. Сроки и правила использования программных сервисов проверяют для выбранного пакета. Для точного подбора составьте схему соединений с обозначением каждого порта.

Технические особенности

• Бренд - Zyxel
• Модель - GS1100-16ES
• Артикул - GS1100-16ES-EU0101F
• Тип изделия - коммутатор
• Назначение изделия - 16 Port Network Switch
• Переключить класс - Неуправляемый
• Общее количество портов - 16
• 10M/100M/1G (RJ-45) - 16
• Коммутационная способность (Gbps) - 32
• Скорость пересылки (Mpps) - 23.8
• Буфер пакетов (byte) - 1M
• Таблица адресов MAC - 16K
• Jumbo-кадр (byte) - 12KB
• Флэш/RAM - 2MB/256KB
• Ввод - 100 - 240 В AC, 50/60 Гц
• Мин. потребляемая мощность (watts) Без подключения к порту - 2.21
• Макс. потребляемая мощность (watts) Полная нагрузка всех портов без PoE - 8.53
• Размеры изделия (ШxГxВ) (mm/in..) - 286 x 118 x 26/ 11.26 x 4.65 x 1.02
• Масса изделия (kg/lb.) - 0.77/ 1.70
• Размеры упаковки (ШxГxВ)(mm/in.) - 364 x 190 x 89/ 14.33 x 7.48 x 3.5
• Масса упаковки (kg/lb.) - 1.33/ 2.93
• Комплектация - Адаптер питания ; Комплект для настенного крепления
• Защита порта Ethernet от перенапряжения - 2KV
• Защита от перенапряжения источника питания Line-GND - 4KV
• Защита от перенапряжения источника питания Llne-Line - 4KV
• ESD защита (воздух/контакт) - 8KV/4KV
• Рабочая температура - От 0°C до 40°C/ от 32°F до 104°F
• Рабочая влажность - От 10% до 95% (без конденсации)
• Температура хранения - От -40°C до 70°C/ от -40°F до 158°F
• Влажность хранения - От 10% до 95% (без конденсации)

Применение

Коммутатор используют для подключения рабочих станций, серверов и другого оборудования к локальной сети. В гостинице требования служебной сети и гостевого доступа рассматривают отдельно. В системе видеонаблюдения учитывают постоянный характер сетевого трафика. При обслуживании общего доступа определяют правила разграничения пользователей. На складском объекте учитывают расположение рабочих зон и протяжённость соединений.

Совместимость и подбор

Комплектующие подбирают по параметрам, а не по внешнему сходству. Обязательные требования проекта выделяют отдельно от желательных возможностей. Сначала определите задачу узла и обязательные интерфейсы подключения. При переходе между поколениями техники повторно проверьте совместимость интерфейсов. Если меняется один узел, сравните его роль с ролью уже установленного изделия.

Конструкция GS1100-16ES

Размеры изделия (ШxГxВ) (mm/in..) - 286 x 118 x 26/ 11.26 x 4.65 x 1.02. Доступ к вентиляции проверяют после подключения всех кабелей. Монтажная поверхность должна соответствовать выбранному способу крепления. Крепление выбирают с учётом допустимого положения устройства. При подборе Зиксель GS1100-16ES учитывайте роль изделия в общей конфигурации.

Монтаж и эксплуатация

Перед подключением сверяйте питание и назначение используемых разъёмов. Доступ администратора ограничивают в соответствии с правилами организации. Результаты первичной проверки сохраняют вместе с рабочей конфигурацией. В сети с постоянной нагрузкой полезно проверить соединение в часы максимальной активности. После подключения проверьте работу основных приложений в выбранном режиме.

Сравнение с близкими моделями

Для сопоставления задач в каталоге можно рассмотреть Коммутатор управляемый ZYXEL GS1900-10HP-EU0101F GS1900-10HP. Это отдельное изделие; применимость оценивают по его собственным интерфейсам и функциям. Различия аппаратных ревизий проверяют до замены установленного устройства. Дополнительные программные функции оценивают вместе с условиями их использования. Сравнение ведут по полной спецификации выбранного исполнения.

Комплектация

Адаптер питания ; Комплект для настенного крепления
