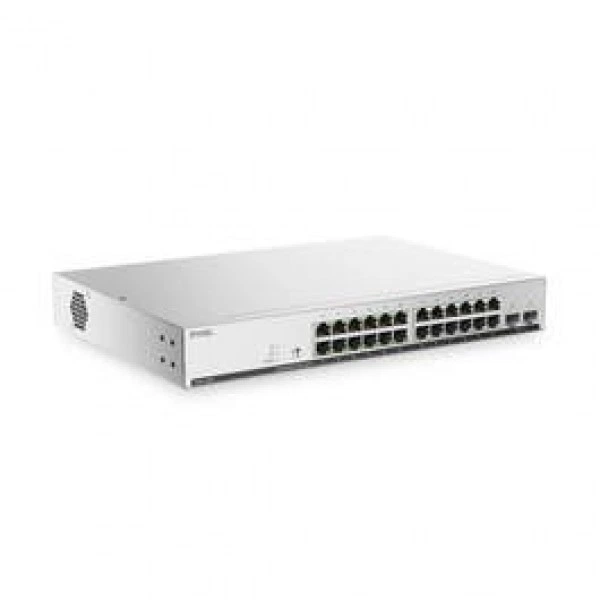

Zyxel GS191526EPV2 GS191526EPV2-EU0101F коммутатор

Основное описание коммутатора Zyxel GS191526EPV2

Zyxel GS191526EPV2 - коммутатор; изделие объединяет проводные сетевые узлы и передаёт кадры между подключёнными устройствами. Коммутатор используют для подключения рабочих станций, серверов и другого оборудования к локальной сети. Исполнение имеет полный артикул GS191526EPV2-EU0101F. Переключить класс - Умное управление. Общее количество портов - 26. 100M/1G (RJ-45) - 24. 1G SFP - 2. При подключении телефонных аппаратов полезно заранее определить политику обработки голосового трафика. Для сегментации сети важны функции управления, а не только количество разъёмов на корпусе. Оптическое соединение требует подходящих модулей, типа волокна и оптического бюджета.

Функциональные возможности и принцип работы

Количество портов определяет число физических подключений, которые можно задействовать в проекте. При подключении телефонных аппаратов полезно заранее определить политику обработки голосового трафика. В проекте с камерами и точками доступа потребность в PoE проверяют для каждой подключаемой нагрузки. Выбор по одному показателю скорости не учитывает все ограничения системы. Сначала определите задачу узла и обязательные интерфейсы подключения.

Технические особенности

• Бренд - Zyxel
• Модель - GS191526EPV2
• Артикул - GS191526EPV2-EU0101F
• Тип изделия - коммутатор
• Назначение изделия - 24 Port PoE Switch
• Переключить класс - Умное управление
• Общее количество портов - 26
• 100M/1G (RJ-45) - 24
• 1G SFP - 2
• PoE-порты - 12
• Общий бюджет PoE (watts) - 130
• IEEE 802.3at (PoE+) - Порт 1-12
• Коммутационная способность (Gbps) - 52
• Скорость пересылки (Mpps) - 38.6
• Буфер пакетов (byte) - 1MB
• Таблица адресов MAC - 16K
• Jumbo-кадр (byte) - 9KB
• Флэш/RAM - 64MB/512MB
• Ввод - 100 - 240 В AC, 50/60 Гц
• Мин. потребляемая мощность (watts) Без подключения к порту - 12.3
• Макс. потребляемая мощность (watts) Полная нагрузка всех портов без PoE - 18.7
• Макс. потребляемая мощность (watts) Все порты при полной нагрузке с PoE - 161
• Размеры изделия (ШxГxВ) (mm/in..) - 330 x 230 x 44/ 12.99 x 9.06 x 1.73
• Масса изделия (kg/lb.) - 2.0 / 4.41
• Размеры упаковки (ШxГxВ)(mm/in.) - 390 x 350 x 66 / 15.35 x 13.78 x 2.6
• Масса упаковки (kg/lb.) - 3.0 / 6.61
• Комплектация - Шнур питания ; Комплект для монтажа в стойку.
• Защита порта Ethernet от перенапряжения - 4KV
• Защита от перенапряжения источника питания Line-GND - 4KV
• Защита от перенапряжения источника питания Llne-Line - 4KV

Применение

Коммутатор используют для подключения рабочих станций, серверов и другого оборудования к локальной сети. В офисном проекте состав оборудования зависит от числа рабочих мест и используемых приложений. При переходе на новую схему доступа проверяют влияние изменения на рабочие приложения. На производственном объекте среду эксплуатации проверяют до выбора исполнения. Для временного объекта учитывают порядок подключения и последующего демонтажа.

Совместимость и подбор

Сначала определите задачу узла и обязательные интерфейсы подключения. Выбор по одному показателю скорости не учитывает все ограничения системы. Оставьте запас по числу соединений, если состав сети будет расширяться. Проверьте возможность обслуживать устройство без изменения соседних соединений. Сроки и правила использования программных сервисов проверяют для выбранного пакета.

Конструкция GS191526EPV2

Размеры изделия (ШxГxВ) (mm/in..) - 330 x 230 x 44/ 12.99 x 9.06 x 1.73. Разъёмы должны оставаться доступными для обслуживания после установки. Для наружного размещения заранее проверяют защиту и допустимые условия установки. Дополнительные крепления подбирают под геометрию конкретного устройства. При подборе Зиксель GS191526EPV2 учитывайте роль изделия в общей конфигурации.

Монтаж и эксплуатация

Перед переносом оборудования определите порядок отключения зависимых сервисов. Результаты первичной проверки сохраняют вместе с рабочей конфигурацией. Обновление программного обеспечения планируют с учётом времени доступности сервисов. Доступ администратора ограничивают в соответствии с правилами организации. Контроль доступа выполняют после завершения настройки пользовательских соединений.

Сравнение с близкими моделями

Для сопоставления задач в каталоге можно рассмотреть Коммутатор неуправляемый ZYXEL GS-105SV2-EU0101F GS-105S V2. Это отдельное изделие; применимость оценивают по его собственным интерфейсам и функциям. Разница в названии серии не определяет совместимость с уже установленными компонентами. Различия аппаратных ревизий проверяют до замены установленного устройства. Комплекты из нескольких устройств сопоставляют по количеству изделий и их роли в сети.

Комплектация

Шнур питания ; Комплект для монтажа в стойку.
