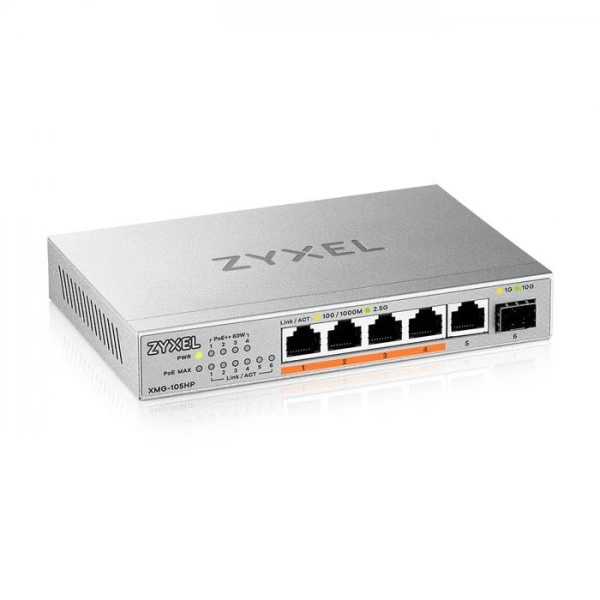

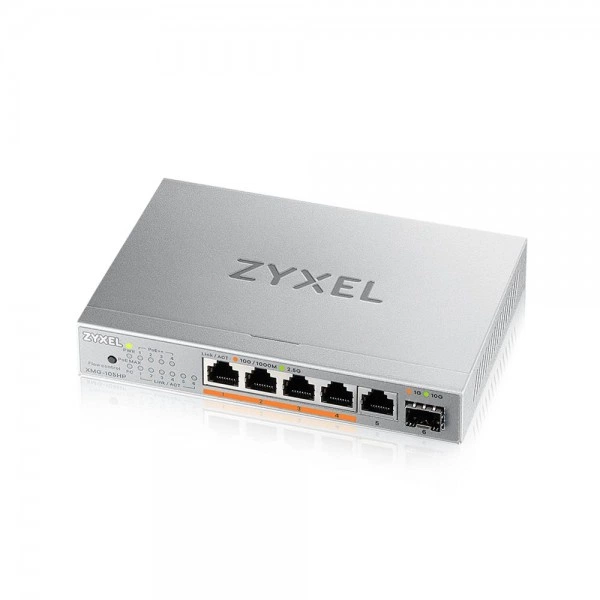

Zyxel XMG-105HP XMG-105HP-EU0101F коммутатор

Основное описание коммутатора Zyxel XMG-105HP

Zyxel XMG-105HP - коммутатор; изделие объединяет проводные сетевые узлы и передаёт кадры между подключёнными устройствами. Коммутатор используют для подключения рабочих станций, серверов и другого оборудования к локальной сети. Исполнение имеет полный артикул XMG-105HP-EU0101F. Переключить класс - Desktop Unmanaged. Общее количество портов - 6. 100M/1G/2.5G (RJ-45) - 5. 10G SFP+ - 1. Линии к серверу или сетевому хранилищу подбирают с учётом их суммарного трафика. В проекте с камерами и точками доступа потребность в PoE проверяют для каждой подключаемой нагрузки. Режимы VLAN на соседних управляемых устройствах должны согласовываться.

Функциональные возможности и принцип работы

Количество портов определяет число физических подключений, которые можно задействовать в проекте. В проекте с камерами и точками доступа потребность в PoE проверяют для каждой подключаемой нагрузки. Линии к серверу или сетевому хранилищу подбирают с учётом их суммарного трафика. Сначала определите задачу узла и обязательные интерфейсы подключения. Если меняется один узел, сравните его роль с ролью уже установленного изделия.

Технические особенности

• Бренд - Zyxel
• Модель - XMG-105HP
• Артикул - XMG-105HP-EU0101F
• Тип изделия - коммутатор
• Назначение изделия - 5-Port PoE 2.5G Многогигабитный неуправляемый коммутатор @ 70W с 4 x PoE++ (60W)
• Переключить класс - Desktop Unmanaged
• Общее количество портов - 6
• 100M/1G/2.5G (RJ-45) - 5
• 10G SFP+ - 1
• PoE-порты - 4
• Общий бюджет PoE (watts) - 70
• IEEE 802.3bt (PoE++, 60 W) - Порт 1-4
• Коммутационная способность (Gbps) - 45
• Скорость пересылки (Mpps) - 33.5
• Буфер пакетов (byte) - 1MB
• Таблица адресов MAC - 4K
• Jumbo-кадр (byte) - 12K
• Ввод - От 100 до 240V AC, 50/60Hz
• Мин. потребляемая мощность (watts) Без подключения к порту - 1.62
• Макс. потребляемая мощность (watts) Все порты при полной нагрузке с PoE - 90
• Размеры изделия (ШxГxВ) (mm/in..) - 160 x 110 x 26/ 6.30 x 4.33 x 1.02
• Масса изделия (kg/lb.) - 0.49/ 1.09
• Размеры упаковки (ШxГxВ)(mm/in.) - 212 x 132 x 78/ 8.35 x 5.2 x 3.07
• Масса упаковки (kg/lb.) - 1.10/ 2.43
• Комплектация - Шнур питания ; Адаптер питания ; Комплект для настольного крепления
• Рабочая температура - От -20°C до 40°C/ от -4°F до 104°F
• Рабочая влажность - От 10% до 95% (без конденсации)
• Температура хранения - От -40°C до 70°C/ от -40°F до 158°F
• Влажность хранения - От 5% до 95% (без конденсации)
• MTBF (час @ 25°C) - 1255904

Применение

Коммутатор используют для подключения рабочих станций, серверов и другого оборудования к локальной сети. Для удалённого рабочего места важно согласовать подключение с политикой корпоративной сети. При переходе на новую схему доступа проверяют влияние изменения на рабочие приложения. При обслуживании общего доступа определяют правила разграничения пользователей. В офисном проекте состав оборудования зависит от числа рабочих мест и используемых приложений.

Совместимость и подбор

Для удалённого объекта полезно предусмотреть способ восстановления настроек. Сначала определите задачу узла и обязательные интерфейсы подключения. Перед заказом сверяйте полный код изделия, а не только название семейства. Оставьте запас по числу соединений, если состав сети будет расширяться. Проверьте ограничения программной версии, которую планируется использовать.

Конструкция XMG-105HP

Размеры изделия (ШxГxВ) (mm/in..) - 160 x 110 x 26/ 6.30 x 4.33 x 1.02. В закрытом шкафу учитывают тепловыделение всех установленных узлов. При прокладке кабелей исключают натяжение и резкие изгибы возле корпуса. Доступ к вентиляции проверяют после подключения всех кабелей. При подборе Зиксель XMG-105HP учитывайте роль изделия в общей конфигурации.

Монтаж и эксплуатация

Контроль доступа выполняют после завершения настройки пользовательских соединений. В сети с постоянной нагрузкой полезно проверить соединение в часы максимальной активности. Доступ администратора ограничивают в соответствии с правилами организации. Маркировка кабелей помогает быстрее находить нужное соединение при обслуживании. Установку планируют по схеме сети с обозначенными линиями и узлами.

Сравнение с близкими моделями

Для сопоставления задач в каталоге можно рассмотреть Коммутатор управляемый ZYXEL XGS2210-52HP-EU0101F XGS2210-52HP. Это отдельное изделие; применимость оценивают по его собственным интерфейсам и функциям. Комплекты из нескольких устройств сопоставляют по количеству изделий и их роли в сети. Близкие модели сравнивают по обязательным требованиям проекта. При выборе замены учитывают настройки, которые потребуется перенести.

Комплектация

Шнур питания ; Адаптер питания ; Комплект для настольного крепления
