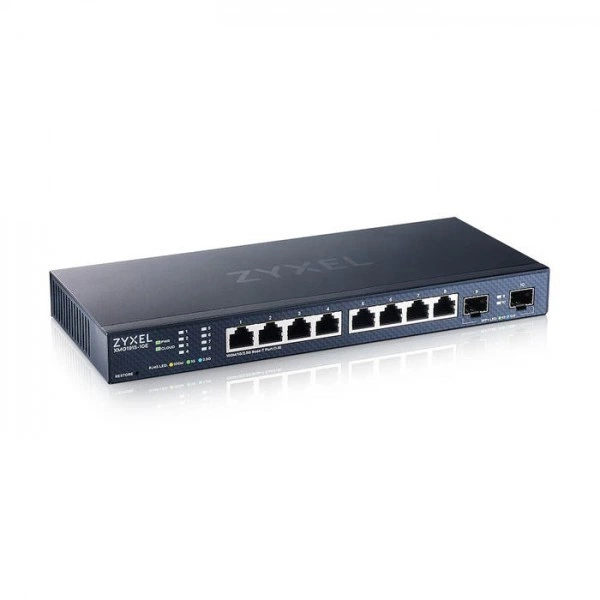

Zyxel XMG1915-10E XMG1915-10E-EU0101F коммутатор

Основное описание коммутатора Zyxel XMG1915-10E

Zyxel XMG1915-10E - коммутатор; изделие объединяет проводные сетевые узлы и передаёт кадры между подключёнными устройствами. Коммутатор используют для подключения рабочих станций, серверов и другого оборудования к локальной сети. Исполнение имеет полный артикул XMG1915-10E-EU0101F. Переключить класс - Умное управление. Общее количество портов - 10. 100M/1G/2.5G (RJ-45) - 8. 10G SFP+ - 2. Оптическое соединение требует подходящих модулей, типа волокна и оптического бюджета. Линии к серверу или сетевому хранилищу подбирают с учётом их суммарного трафика. Режимы VLAN на соседних управляемых устройствах должны согласовываться.

Функциональные возможности и принцип работы

Количество портов определяет число физических подключений, которые можно задействовать в проекте. В проекте с камерами и точками доступа потребность в PoE проверяют для каждой подключаемой нагрузки. Режимы VLAN на соседних управляемых устройствах должны согласовываться. Для удалённого объекта полезно предусмотреть способ восстановления настроек. Сначала определите задачу узла и обязательные интерфейсы подключения.

Технические особенности

• Бренд - Zyxel
• Модель - XMG1915-10E
• Артикул - XMG1915-10E-EU0101F
• Тип изделия - коммутатор
• Назначение изделия - Многогигабитный коммутатор с портами 8 2.5G Облачный/интеллектуальный управляемый коммутатор с 2 x10G SFP+
• Переключить класс - Умное управление
• Общее количество портов - 10
• 100M/1G/2.5G (RJ-45) - 8
• 10G SFP+ - 2
• Коммутационная способность (Gbps) - 80
• Скорость пересылки (Mpps) - 59.5
• Буфер пакетов (byte) - 1.5MB
• Таблица адресов MAC - 16K
• Jumbo-кадр (byte) - 12K
• Таблица пересылки L3 - Макс. записи 128 IPv4; Макс. 128 IPv6 записи
• Таблица маршрутизации - 8
• Маршрутизация VLAN - Да
• Интерфейс IP (IPv4/IPv6) - 8/8
• Флэш/RAM - 32MB/256MB
• Ввод - 100 - 240 В AC, 50/60 Гц
• Мин. потребляемая мощность (watts) Без подключения к порту - 5.45
• Макс. потребляемая мощность (watts) Полная нагрузка всех портов без PoE - 14.49
• Размеры изделия (ШxГxВ) (mm/in..) - 250 x 104 x 27/ 9.84 x 4.09 x 1.06
• Масса изделия (kg/lb.) - 0.76/ 1.68
• Размеры упаковки (ШxГxВ)(mm/in.) - 306 x 225 x 64/ 12.05 x 8.86 x 2.52
• Масса упаковки (kg/lb.) - 1.3/ 2.87
• Комплектация - Адаптер питания ; Комплект для настенного крепления
• Защита порта Ethernet от перенапряжения - 2KV
• Защита от перенапряжения источника питания Line-GND - 2KV
• Защита от перенапряжения источника питания Llne-Line - 1KV

Применение

Коммутатор используют для подключения рабочих станций, серверов и другого оборудования к локальной сети. В системе видеонаблюдения учитывают постоянный характер сетевого трафика. В офисном проекте состав оборудования зависит от числа рабочих мест и используемых приложений. На производственном объекте среду эксплуатации проверяют до выбора исполнения. При переходе на новую схему доступа проверяют влияние изменения на рабочие приложения.

Совместимость и подбор

Учитывайте необходимость отдельных лицензий для функций, которые входят в проект. Учтите эксплуатационные условия помещения и доступ к оборудованию. Обязательные требования проекта выделяют отдельно от желательных возможностей. Для удалённого объекта полезно предусмотреть способ восстановления настроек. Зафиксируйте требования приложений к задержке и устойчивости передачи.

Конструкция XMG1915-10E

Размеры изделия (ШxГxВ) (mm/in..) - 250 x 104 x 27/ 9.84 x 4.09 x 1.06. Расположение соединений влияет на удобство маркировки и поиска нужной линии. Для наружного размещения заранее проверяют защиту и допустимые условия установки. Дополнительные крепления подбирают под геометрию конкретного устройства. При подборе Зиксель XMG1915-10E учитывайте роль изделия в общей конфигурации.

Монтаж и эксплуатация

Маркировка кабелей помогает быстрее находить нужное соединение при обслуживании. После подключения проверьте работу основных приложений в выбранном режиме. Установку планируют по схеме сети с обозначенными линиями и узлами. Параметры адресации и доступа фиксируют в рабочей схеме объекта. В сети с постоянной нагрузкой полезно проверить соединение в часы максимальной активности.

Сравнение с близкими моделями

Для сопоставления задач в каталоге можно рассмотреть Коммутатор ZYXEL MG-105 MG-105-ZZ0101F. Это отдельное изделие; применимость оценивают по его собственным интерфейсам и функциям. Срок лицензии сравнивают при одинаковом сервисе и одинаковом целевом продукте. Различия аппаратных ревизий проверяют до замены установленного устройства. Дополнительные программные функции оценивают вместе с условиями их использования.

Комплектация

Адаптер питания ; Комплект для настенного крепления
