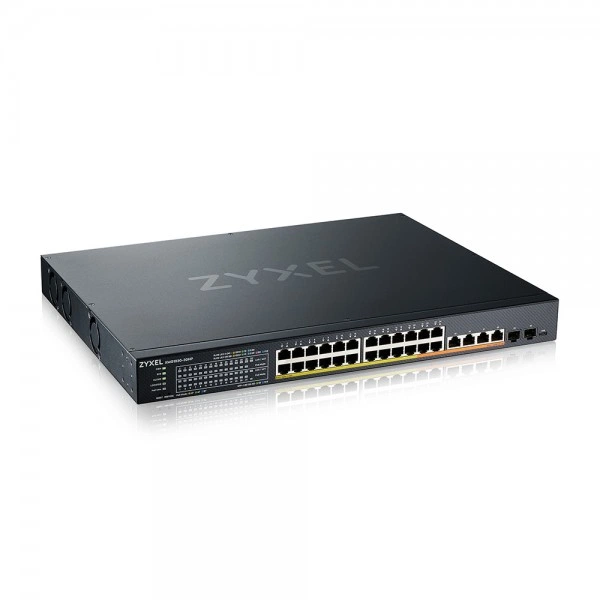

Zyxel XMG1930-30HP коммутатор

Основное описание коммутатора Zyxel XMG1930-30HP

Zyxel XMG1930-30HP - коммутатор; изделие объединяет проводные сетевые узлы и передаёт кадры между подключёнными устройствами. Коммутатор используют для подключения рабочих станций, серверов и другого оборудования к локальной сети. Переключить класс - Умное управление. Общее количество портов - 30. 100M/1G/2.5G Ethernet (RJ-45) - 24. 1G/2.5G/5G/10G Ethernet (RJ-45) - 4. В проекте с камерами и точками доступа потребность в PoE проверяют для каждой подключаемой нагрузки. Режимы VLAN на соседних управляемых устройствах должны согласовываться. При подключении телефонных аппаратов полезно заранее определить политику обработки голосового трафика. Для сегментации сети важны функции управления, а не только количество разъёмов на корпусе.

Функциональные возможности и принцип работы

Количество портов определяет число физических подключений, которые можно задействовать в проекте. При подключении телефонных аппаратов полезно заранее определить политику обработки голосового трафика. Оптическое соединение требует подходящих модулей, типа волокна и оптического бюджета. Сопоставьте региональное исполнение с требуемым способом подключения питания. Для интеграции в существующую сеть заранее составьте перечень соседних устройств.

Технические особенности

• Бренд - Zyxel
• Модель - XMG1930-30HP
• Артикул - XMG1930-30HP
• Тип изделия - коммутатор
• Назначение изделия - Порт 24 2.5G Многогигабитный Lite-L3 Интеллектуальный управляемый коммутатор PoE++/PoE+ с 6 10G Uplink
• Переключить класс - Умное управление
• Общее количество портов - 30
• 100M/1G/2.5G Ethernet (RJ-45) - 24
• 1G/2.5G/5G/10G Ethernet (RJ-45) - 4
• 1G SFP/10G SFP+ - 2
• PoE-порты - 28
• Общий бюджет PoE (Watts) - 700
• IEEE 802.3at (PoE+) - Port 1 - 20
• IEEE 802.3bt (PoE++, 60 W) - 100M/1G/2.5G: Port 21 - 24 1G/2.5G/5G/10G: Port 25 - 28
• Коммутационная способность (Gbps) - 240
• Скорость пересылки (Mpps) - 178.5
• Буфер пакетов (byte) - 2 MB
• Таблица адресов MAC* - 16 K
• Jumbo-кадр (byte) - 12 K
• Таблица пересылки L3* - записи 512 IPv4; Макс. 512 IPv6 записи
• Таблица маршрутизации* - 32
• Маршрутизация VLAN - Да
• Интерфейс IP - 32/32
• Флэш/RAM - 32 MB/256 MB
• Ввод - 100 to 240 V AC, 50/60 Hz
• Макс. потребляемая мощность (watt) - 864.1
• Мин. потребляемая мощность (watts) - 47.8
• Изделие - Dimensions (WxDxH)(mm/in.) 441 x 330 x 44/17.36 x 12.99 x 1.73 Weight (kg/lb.) 4.85/10.69
• Упаковка - Dimensions (WxDxH)(mm/in.) 592 x 505 x 97/23.31 x 19.88 x 3.82 Weight (kg/lb.) 6.04/13.32
• Комплектация - Шнур питания Комплект для монтажа в стойку

Применение

Коммутатор используют для подключения рабочих станций, серверов и другого оборудования к локальной сети. В проекте с несколькими организациями заранее определяют границы сетевых сегментов. Для филиала важны условия внешнего подключения и возможность удалённого обслуживания. При расширении сети полезно сначала оценить нагрузку на уже работающие узлы. Для небольшого кабинета полезно проверить доступное место и условия размещения.

Совместимость и подбор

Учтите эксплуатационные условия помещения и доступ к оборудованию. Сначала определите задачу узла и обязательные интерфейсы подключения. Проверьте ограничения программной версии, которую планируется использовать. Проверьте возможность обслуживать устройство без изменения соседних соединений. Выбор по одному показателю скорости не учитывает все ограничения системы.

Конструкция XMG1930-30HP

Изделие - Dimensions (WxDxH)(mm/in.) 441 x 330 x 44/17.36 x 12.99 x 1.73 Weight (kg/lb.) 4.85/10.69. Расположение соединений влияет на удобство маркировки и поиска нужной линии. Для наружного размещения заранее проверяют защиту и допустимые условия установки. Дополнительные крепления подбирают под геометрию конкретного устройства. При подборе Зиксель XMG1930-30HP учитывайте роль изделия в общей конфигурации.

Монтаж и эксплуатация

Изменение одного параметра оценивают по его влиянию на соседние сегменты. Результаты первичной проверки сохраняют вместе с рабочей конфигурацией. Неиспользуемые возможности включают только при наличии задачи и необходимых условий. Рабочие настройки удобно хранить в системе учёта инфраструктуры. Для удалённого размещения предусматривают способ восстановить управление.

Сравнение с близкими моделями

Для сопоставления задач в каталоге можно рассмотреть Коммутатор управляемый ZYXEL GS1900-8HP-EU0102F GS1900-8HP. Это отдельное изделие; применимость оценивают по его собственным интерфейсам и функциям. Дополнительные программные функции оценивают вместе с условиями их использования. Разница в названии серии не определяет совместимость с уже установленными компонентами. Различия аппаратных ревизий проверяют до замены установленного устройства.

Комплектация

Шнур питания Комплект для монтажа в стойку
